LEDメッセージボードの製作（ダ・ヴィンチ版）
１．Da Vinci 32U
・ATMEGA32U4を使った超小型マイコンボード
・USB インターフェースを内蔵しており，パソコンから簡単にプログラムを書き込める。
・オープンソース環境Arduino Bootloader版あり
・動作周波数16MHz
・DIP パッケージと同じ600MIL 幅
２．ハンダづけ
（１）抵抗器のハンダづけ（切ったリード線はジャンパー線として使用）
□１ｋΩ(茶黒赤金) ×８
（２）ジャンパー線のハンダづけ
□３ヵ所
（３）ピンフレームのハンダづけ
□１６ピン ×２
（４）マトリクスLEDのハンダづけ
□OSL641501-ARA（方向注意 ピンの足折れ注意）
（５）Da Vinciマイコンボードをピンフレームに差し込む。（方向注意）

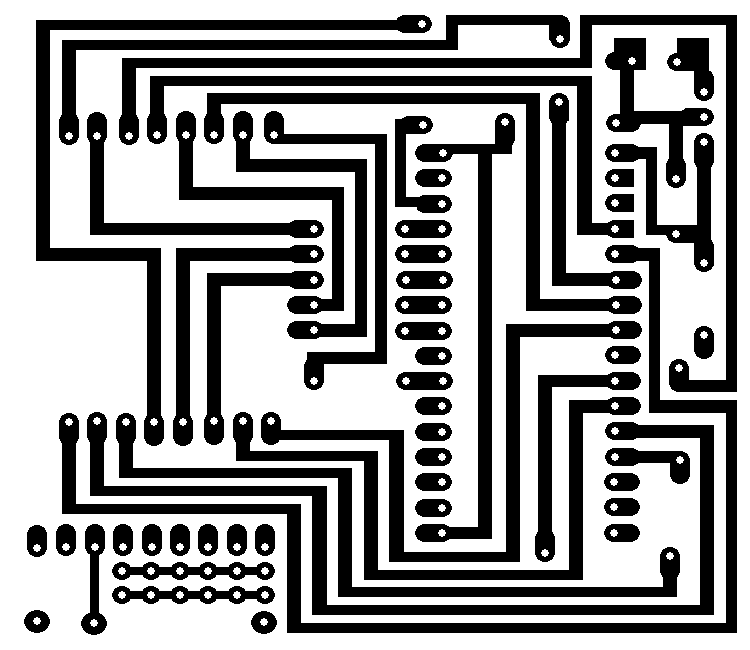

（基板：パターン側）

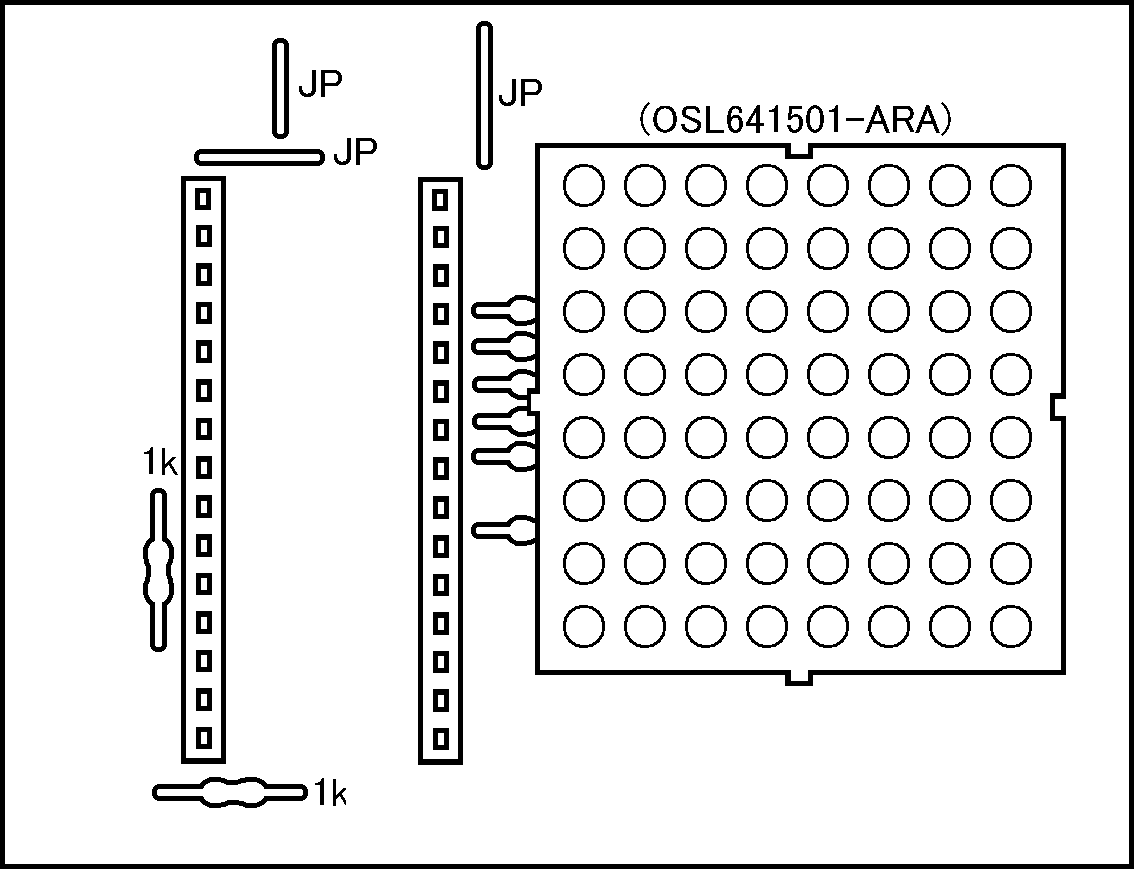

（実体配線図：Da Vinciマイコンボードの取り付け前）
３．Arduinoのプログラムの変更
（１）方眼に自分の考えたパターンを書き込む。
（２）USBケーブルを接続する。
（３）パソコンでソフトを立ち上げ，ファイルを読み込む。
Arduino***
ファイル→「LED_MES」
（４）データを書き換える。
（１は点灯，０は消灯）
（先頭は０にする。）
（５）データを転送する。
