ピン球搬送ロボット

　

■題材の特徴

・シャーシをアルミ板で作るため、金属加工の学習ができる。

・基本形を元に工夫させて、ロボットコンテストを行う。

　

■製作に必要な工具や機器およびジグ

けがき針、鋼尺、センタポンチ、万力、打ち木、卓上ボール盤、組やすり、ドライバー、ナット回し、ラジオペンチ、ニッパー、はんだごて

　

■部品

ｔ１アルミ板、連接棒、３速クランクギヤボックス、ツインモーターギヤボックス、キャスター、オフロードタイヤ、コントロールボックス、Ｍ３ビス・ナット

　

■製作手順

【アルミ板の加工】

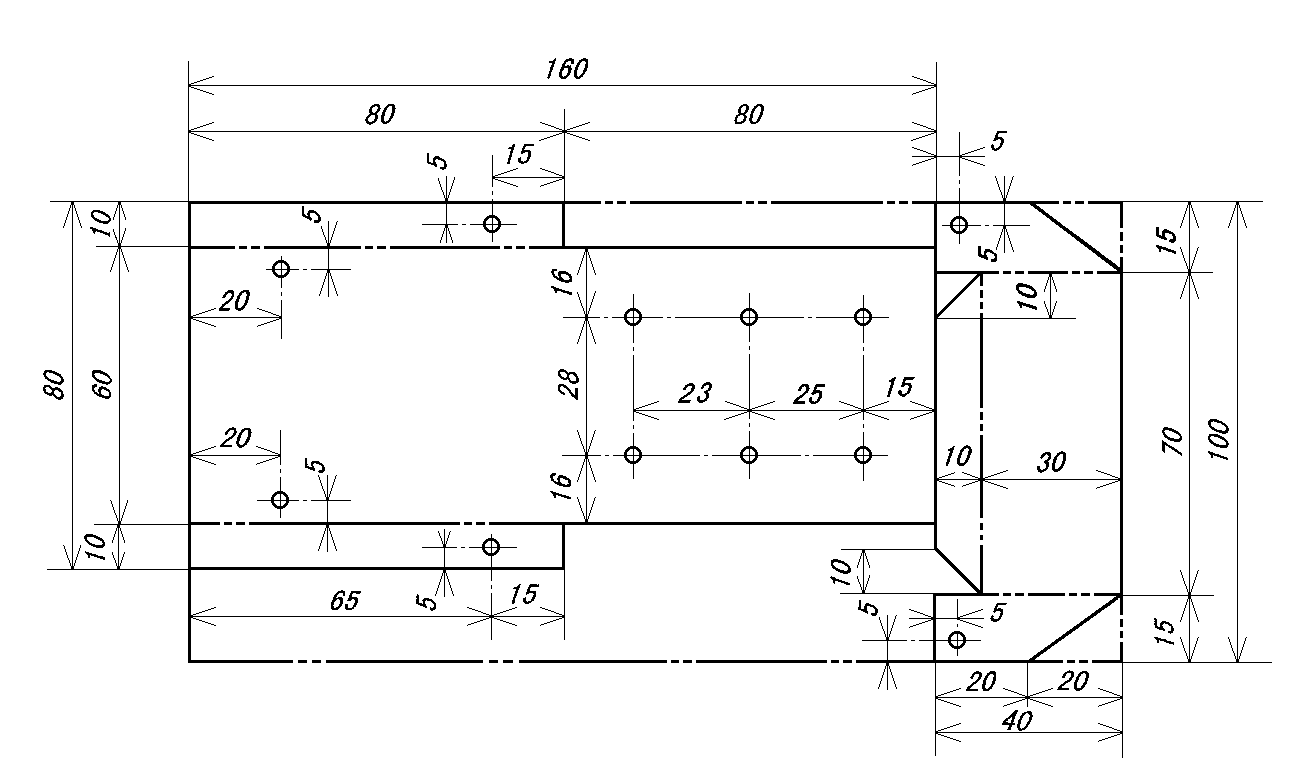

�@シャーシ・ホッパーのけがき

�A穴あけ

�Bやすりがけ

�C切断

�D折り曲げ

【組み立て】

�E３速クランクギヤボックスの取り付け

�Fツインモーターギヤボックスの取り付け

�Gキャスター・オフロードタイヤの取り付け

�Hコントロールボックスの配線と組み立て

�I連接棒の加工、リンク部の組み立て

　

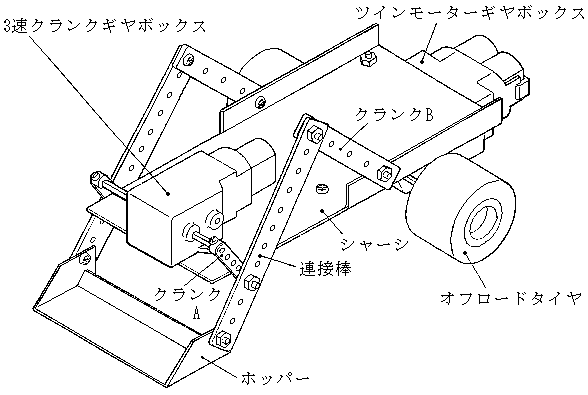

■製作に必要な図
