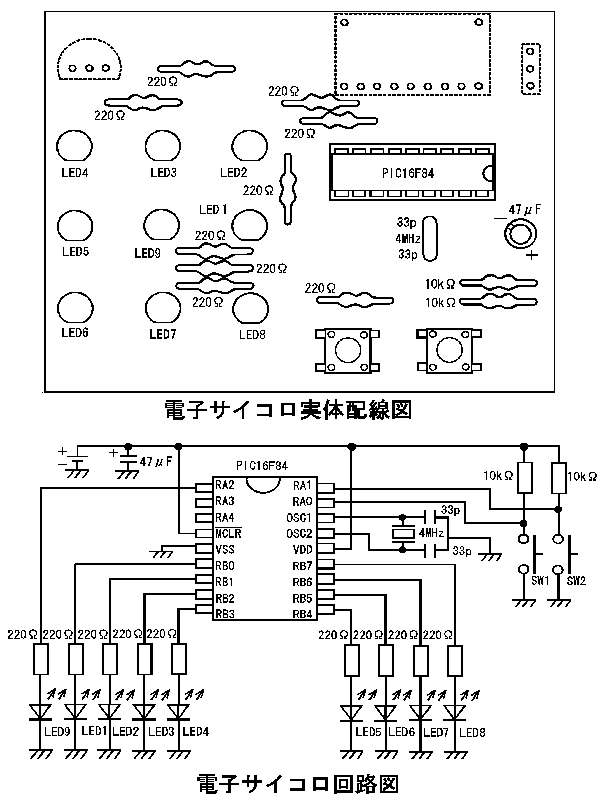

CPU = 16F84A

MHZ = 4

CONFIG 16369

　

;変数の定義

N VAR BYTE

D VAR BYTE

WK VAR BYTE

　

;ピンA0,A1を入力（スイッチ)に，その他のピンを出力（ＬＥＤ）に設定

INPUT A0:INPUT A1:OUTPUT A2

OUTPUT B0:OUTPUT B1:OUTPUT B2:OUTPUT B3:OUTPUT B4:OUTPUT B5:OUTPUT B6:OUTPUT B7

;サイコロの目をシャッフルし，スイッチが押されたときの数字を記憶

START:

LOW A3

N=1

LOW A2:HIGH B0:LOW B1:HIGH B2:LOW B3:HIGH B4:LOW B5:HIGH B6:LOW B7

PAUSE 100

BUTTON A0,0,255,0,WK,1,MAIN

FOR N=2 TO 6

D=N

GOSUB DISPN

PAUSE 100

BUTTON A0,0,255,0,WK,1,MAIN ;スイッチ１が押されたらMAINへ

NEXT

GOTO START

　

;サイコロの目をカウントダウンした後，結果を表示

MAIN:

FOR D=6 TO 1 STEP -1

GOSUB DISPN

PAUSE 500

NEXT

D=N

GOSUB DISPN

WK=0

HIGH A3

LOOP:

BUTTON A1,0,255,0,WK,1,START ;スイッチ２が押されたら最初にもどる

GOTO LOOP:

　

;サイコロの目パターンを表示するサブルーチン

DISPN:

IF D=1 THEN DISP1

IF D=2 THEN DISP2

IF D=3 THEN DISP3

IF D=4 THEN DISP4

IF D=5 THEN DISP5

GOTO DISP6

DISP1:

HIGH A2:LOW B0:LOW B1:LOW B2:LOW B3:LOW B4:LOW B5:LOW B6:LOW B7

RETURN

DISP2:

LOW A2:LOW B0:HIGH B1:LOW B2:LOW B3:LOW B4:HIGH B5:LOW B6:LOW B7

RETURN

DISP3:

HIGH A2:LOW B0:LOW B1:LOW B2:HIGH B3:LOW B4:LOW B5:LOW B6:HIGH B7

RETURN

DISP4:

LOW A2:LOW B0:HIGH B1:LOW B2:HIGH B3:LOW B4:HIGH B5:LOW B6:HIGH B7

RETURN

DISP5:

HIGH A2:LOW B0:HIGH B1:LOW B2:HIGH B3:LOW B4:HIGH B5:LOW B6:HIGH B7

RETURN

DISP6:

LOW A2:LOW B0:HIGH B1:HIGH B2:HIGH B3:LOW B4:HIGH B5:HIGH B6:HIGH B7

RETURN

END

　

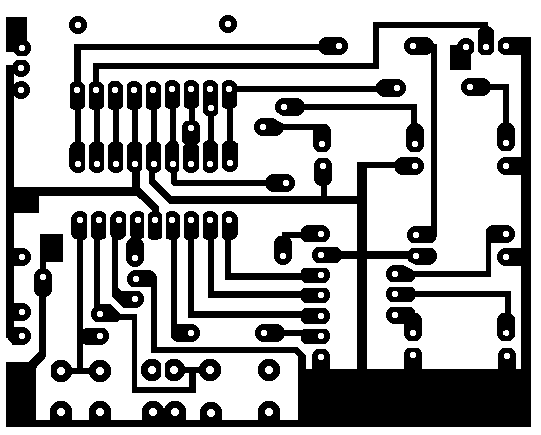

■プリント基板のパターン
